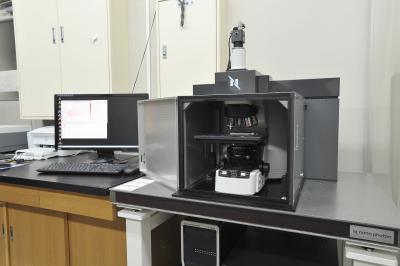

レーザーラマン顕微鏡

仕様 特徴

ラマンスペクトルにより試料の成分組成、結晶構造や化学構造の分析を行うことができ、

スペクトル画像により物質や結晶の分布がわかります。

532 nmと785 nmのハイパワーレーザーを搭載しており、ライン照明による高速イメージングが可能で、

最高350 nmの空間分解能を有しています。

半導体や二次電子、無機材料、高分子・生体材料など幅広い分野で利用できます。

光学顕微鏡　　　　　　　　　　　　　   正立型（透過照明/反射照明）

レーザー波長　　　　　　　　　　　　　532 nm, 785 nm

レーザー照射方式　　　　　　　　　　　ポイント照明およびライン照明　

スキャナー　　　　　　　　　　　　　　 ガルバノメーターミラーによる高速X-Yイメージング

　　　　　　　　　　　　　　　　　　　試料ステージによるZ軸方向走査、ステップ幅50 nm

グレーティング　　　　　　　　　　　　  300 gr/mm, 600 gr/mm, 1200 gr/mm

検出器　　　　　　　　　　　　　　　   電子冷却CCD （1340×400画素）

空間分解能（X/Y/Z）　　　　　　　　　　 350 nm/1000 nm （×100 0.90NA対物レンズ使用時）

顕微分光性能　　　　　　　　　　　　　1200/mmグレーティング使用時

　分光分解能（FWHM）　　　　　　　　　1.6 cm^-1

　ラマンシフト検出範囲　　　　　　　　   80~4000 cm^-1

対物レンズ　　　　　　　　　　　　　　 ×5, ×10, ×20, ×50, ×100

オプション

　簡易偏光セット　　　　　　　　　　　   偏光フィルター2個（POL↕↔、POL↔）、水晶波長板1個（λ/2↕↔）

　試料密閉容器LIBCell　　　　　　　　   不活性雰囲気ラマン測定用、　試料サイズφ10 mm、 深さ1.5 mm

学内 利用料金設定

• • 本人測定：基本料（50,000円/年・グループ）、使用料（1,600円/時間）

学外 利用料金設定

• • 共同 受託研究：実施および費用は双方で協議の上、決定
