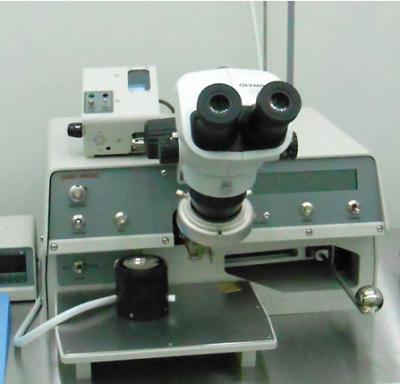

超音波熱圧着ウェッジワイヤーボンダー

仕様 特徴

線径13～50 μmφまでの金線及びアルミ線がボンディング可能な卓上型のマニュアルタイプです。

X-Y-Z 3軸マニピュレーターを整備しておりますので操作性に優れていて、ステージの温度調整も可能です。

ボンディング方式　　　　　　　　　　   US/TCまたはサーモニック方式

操作方法　　　　　　　　　　　　　　 X-Y-Z 3軸マニピュレーター

対応ワイヤー　　　　　　　　　　　　  13~50 μmφまでの金線、アルミ線

荷重　　　　　　　　　　　　　　　　 18~90 g （調整可能）

ワイヤーフィード角　　　　　　　　　　45度

周波数　　　　　　　　　　　　　　　 63 kHz

超音波出力　　　　　　　　　　　　　 最大4 W

超音波印加時間　　　　　　　　　　　 0~999 ms　1 ms単位で設定可能

スティッチボンド　　　　　　　　　　　 1~21ボンドまで設定可能 （最大20ループボンディング）

デュアルフォース機構　　　　　　　　　1STボンド、2NDボンドの荷重を個別設定可能

オプション　　　　　　　　　　　　　

温度コントローラー　　　　　　　　　  モデル1200D　最大500 ℃まで設定可能

自動ワイヤーディスプーラー　　　　　   モデルK1100　スプールサイズは2インチ、1/2インチに対応

テンションゲージ　　　　　　　　　　   50 g MAX 丸型 （ボンディング荷重を測定するためのゲージ）

ワイヤーの種類　　　　　　　　　　　  金線 （25 μmφ）、アルミ線 （25 μmφ）

学内 利用料金設定

• • 本人測定：基本料（3,000円/年・グループ）、使用料（250円/時間）

学外 利用料金設定

• • 共同 受託研究：実施および費用は双方で協議の上、決定
