56_単結晶X線構造解析装置

計測 分析法

単結晶X線構造解析

機器名 メーカー名 型番

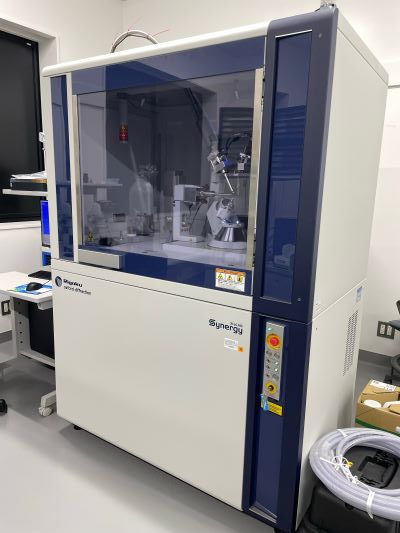

56_単結晶X線構造解析装置(リガク)XtaLAB Synergy-S/Cu

仕様 特徴

XtaLAB Synergy-Sは、シャッターレスおよび、31bitモードでの測定が可能なHPC（Hybrid Photon Counting）検出器　　（HyPix-6000HE）と、Ｘ線源として、さらに輝度の向上したマイクロフォーカス封入管（PhotonJet-S; 従来のマイクロフォーカス　線源に比べ約2倍の輝度）を搭載しています。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　また、集光ミラーにはモータ駆動の調整軸があり、コントロールPCから調整することで、常に最高のパフォーマンスが得られます。　超高速ゴニオメーター、洗練されたワークフローを提供するCrysAlisProとのシナジーにより、次世代単結晶構造解析プラット　　フォームを実現しています。

低分子化合物結晶の構造解析、蛋白質結晶の構造解析などに適しています。

システム構成

XtaLAB Synergy-S本体
　封入管式X線発生装置
　PhotonJet-S/Cu
　κゴニオメータ
　光子検出型ハイブリッドピクセル検出器　HyPix-6000HE
　制御解析用デスクトップPC
　制御解析ソフトウェア　CrysAlisPro
　自動構造解析プラグイン　AutoChem
液体窒素不要型吹付低温装置
　低温装置
　窒素ガス発生装置
　送水装置

学内 利用料金設定

• • 本人測定：料金は別途お問い合わせください。

  • 依頼分析：料金は別途お問い合わせください。

学外 利用料金設定

• • 依頼分析：9,200円/時間

  • 学術指導：費用は双方で協議の上、決定します。
  • 共同 受託研究：費用は双方で協議の上、決定します。

管理部局

理学研究科

設置場所

杉本キャンパス（理学部G棟107室） 【大橋理人】

問い合わせ先

大阪公立大学　杉本キャンパス　研究推進課　研究基盤共用センター

E-mail：gr-knky-share-staff◎omu.ac.jp

◎を@に変更のうえ電子メールにてお問い合わせください
