18_透過型電子顕微鏡

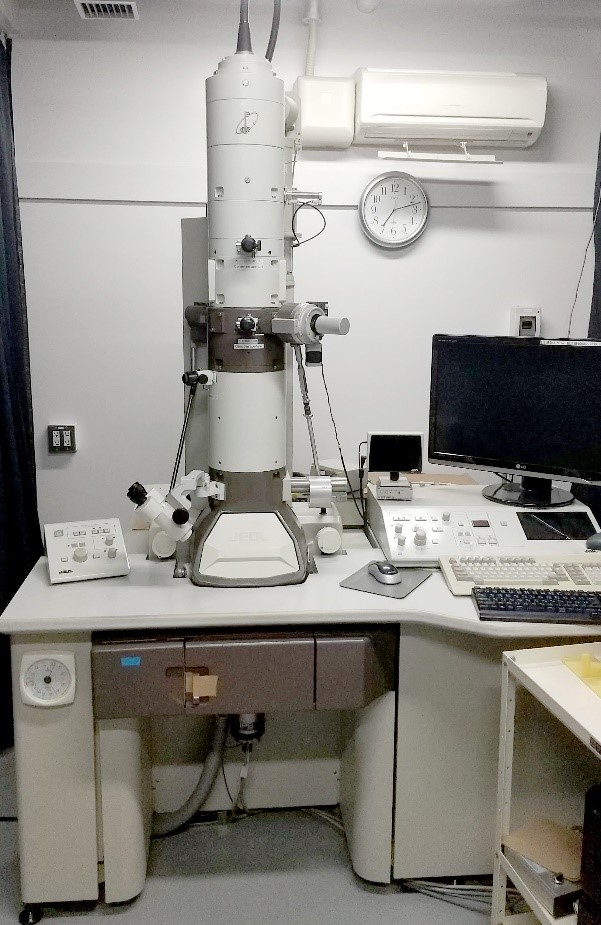

透過型電子顕微鏡

18_透過型電子顕微鏡

メーカー名/型番

   日本電子 / JEM-1010

管理部局

   杉本キャンパス　理学研究科

設置場所

　杉本キャンパス 理学部棟F１１２室 【宮田真人】

お問い合わせ

　ご質問・ご相談は、お問い合わせフォームに必要事項を
　ご記入の上、送信ください。

仕様 特徴

汎用の透過型電子顕微鏡（TEM）で主に細胞、タンパク質などの生物試料や微粒子などのマテリアルの高分解能での観察が可能。シンプルな操作性で初心者も利用しやすい。2Kx2KCCDカメラを装備。炭素膜蒸着機、親水化処理装置など周辺機器も揃っている。

[TEM]

分解能

格子像：0.2 nm
粒子像：0.4 nm

加速電圧

加速電圧：40～100kV
レンズ励磁補正：250Vステップ
最小化変量：25V

フィラメント

タングステンフィラメント

倍率

MAGモード：800倍～60万倍
Low MAGモード：50倍～1000倍

試料ステージ

サイドエントリーゴニオメータ

試料装填数

2

試料傾斜角

±30º（X）

[カメラ]　TVIPS社　FastScan-F214

カメラセンサー

CCD

解像度

2048 x 2048 pixel

CCD pixel size (µm2)

14 x 14 (µm2)

Field of view (mm2)

28.6 x 28.6 (mm2)

Readout rate @ digitization

10 MPixel/sec @ 14 bit

Frame rate @ full resolution

2-3 fps

Frame rate @ 2x binning

7-8 fps (image size 1024 x 512 pixels)

Dynamic range (maximum/noise)

7 500:1

学内 利用料金設定

  • 依頼分析：料金は別途お問い合わせください。

学外 利用料金設定

  • 学術指導：費用は双方で協議の上、決定します。
  • 共同 受託研究：費用は双方で協議の上、決定します。
